產品特點

? 輸入電壓范圍：+2.8 ~ +5.5V

? 輸出電壓范圍：（V_IN+5V）- 70V

? 內部集成0.6Ω 75V功率MOSFET

? 升壓輸出功率：300mW

? 電流檢測精度：±10%

?可通過調節外部電阻對APD電流進行限流

? 固定開關頻率：400KHz

? 集成軟啟動功能

? 關斷電流小于1μA

? 固定PWM頻率方便噪聲濾波

? 工作溫度：-40°C ~ +85°C

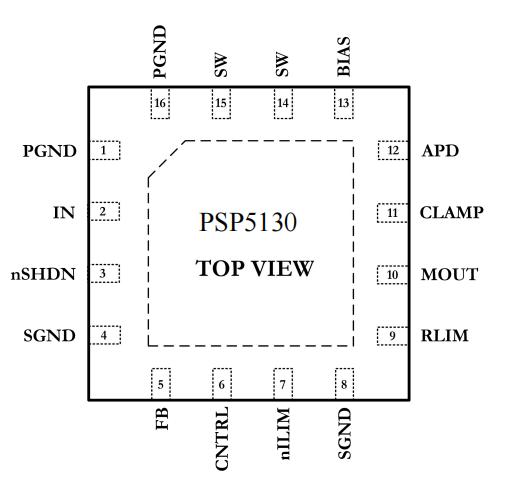

? 3mm x 3mm 16-lead TQFN封裝形式

? Pb-free, Halogen-free, RoHS/WEEE-符合

產品概述

PSP5130恒定頻率脈沖寬度調制（PWM）升壓電源管理芯片具有內部開關和帶高速可調限流的高壓側電流監測能力。這個設備可產生高達70V（300mW）的輸出電壓以及提供高達4mA的電流監測。PSP5130的工作電壓從2.8V到5.5V。

恒定開關頻率（400kHz）的PWM結構具有低噪聲輸出電壓，易于過濾。芯片內部集成了一種高壓內功率MOSFET，使得芯片輸出電壓可達70V。內部軟啟動電路在啟動時限制輸入電流升壓轉換芯片啟動。PSP5130具有關閉模式以節省功耗。

PSP5130集成了超大動態范圍的電流監控電路，監控電流范圍為500nA至4mA，且同時保持高精度。通過調節外接電阻可設置調限流保護APD來防止輸出光功率突變，鉗位二極管可保護監控電路在過壓條件下的輸出。另外保護功能包括逐周期電流限制、升壓轉換開關的鎖定、欠壓鎖定（UVLO），以及熱關斷等功能（溫度達到150）

PSP5130工作溫度范圍從-40℃~+85℃。采用3mm X 3mm 16-pin QFN封裝。

產品應用

? 向APD提供偏置和電流監控

? GPON/XGPON/XGSPON光貓應用

? GPON/XGPON/XGSPON光模塊應用
